Археологи Российской Академии наук представили общественности результаты уникального исследования. Учёные провели сканирование Суздальского кремля, используя технологию LiDAR. Это метод дистанционного зондирования, когда для измерения точных расстояний используются лазерные лучи. С помощью лидара удалось точно и полно задокументировать рельеф и останки древних укреплений.

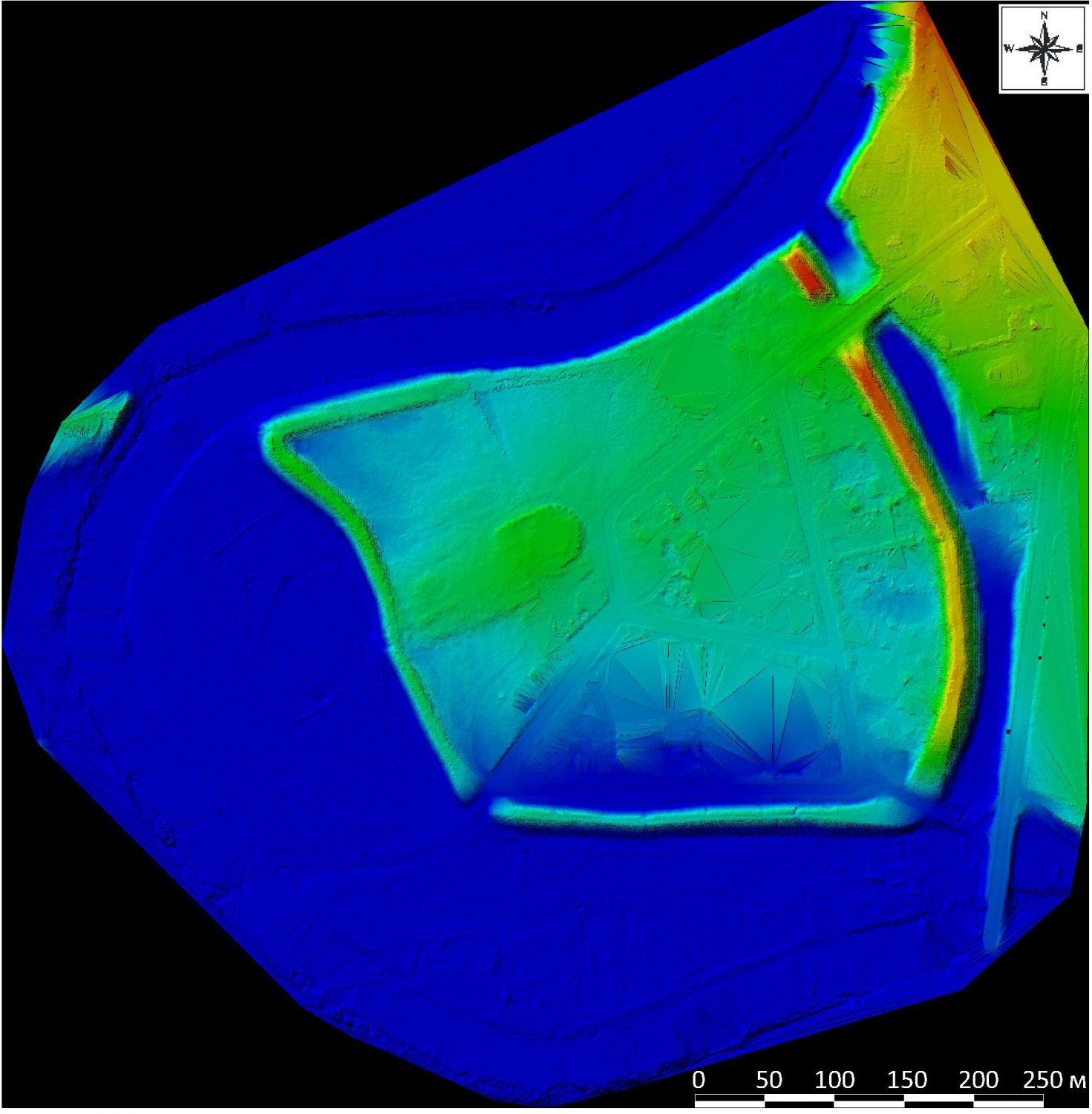

Светотеневое изображение 3D модели Суздальского кремля
Читайте новости и статьи в нашем ТГ-канале GorodKovrov. Подписывайтесь!

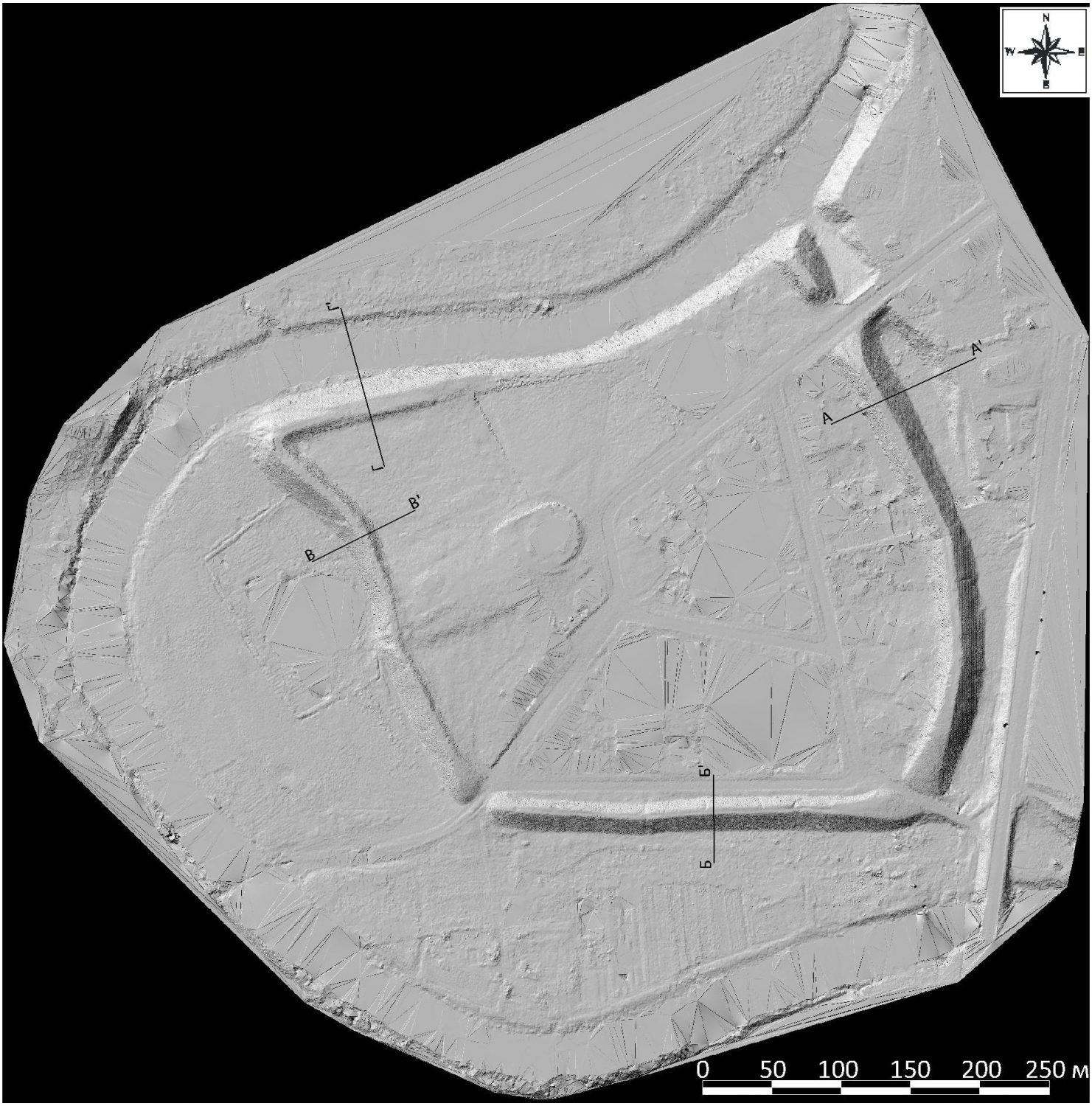

Светотеневое изображение 3D модели Суздальского кремля с указанием мест профилей
Внутри валов – город-крепость
Суздаль – единственный город Северо-Восточной Руси X–XI в., элементы ядра которого дошли до наших дней. Это ядро – и есть кремль, где сохранился ландшафт, контуры защитных сооружений, некоторые элементы организации пространства. В современном Суздале просматриваются валы, которые отделяли кремль от берега реки Каменки.
Уже давно археологи установили, что в основе этих валов находятся защитные сооружения XI в. Их укрепляли и подновляли, но не переносили и не изменяли конструкцию. Суздальский «город», как назывался кремль в записях XVII в., это так называемая мысовая крепость – расположенная на мысу в месте слияния двух рек. Её возводили в рамках естественного ландшафта.
Простая план-схема с линиями валов, рекой и некоторыми элементами рельефа часто встречается в научно-популярных публикациях и в путеводителях. Возможно, эти карты были сделаны на основе полевых чертежей А.Д. Варганова.
Известный архитектор-реставратор сделал их в 1939 г., когда исследовал укрепления суздальского кремля. В том числе он изучал прорезку вала в северо-восточной части сооружения и прорезку части рва, которым кремль «отгораживался» от окраин самого города.
Заполняя отчёт о раскопках, А.Д. Варганов представил план земляных валов Суздаля. Тушью и акварелью он набросал схему, на которой подробно прорисовал участки валов окольного города, некоторых оврагов и русла речки Гремячки.
Судя по всему, после этого при археологических работах 1950–1990-х гг. топографическая съёмка укреплений отдельно не проводилась.
Планы Суздальского кремля.
А – А.Д. Варганов. План земляных валов г. Суздаля (отчет археологических работ 1939 г.;
Б – Древний Суздаль по А.Д. Варганову (Археология СССР); В – Суздаль по А.Д. Варганову (Раппопорт П.А. (МИА 105).
Верификация и подробности: задача «со звёздочкой»
Главной задачей всех исследователей Суздальского кремля было выяснить, когда точно возвели первые укрепления и как их создание и этапы изменения связаны с внешними событиями XI–XII вв. Но обычными методами, то есть раскопками и наземной топографической съёмкой, это выявить почти невозможно. Причина: материал – земляные насыпи валов и подстилающий культурный слой. В ходе раскопок археологи прорезали валы на небольших участках, и находки из этих разрезов не смогли дать ответ о дате сооружения крепости.
Существует недавнее исследование В. Ю. Коваля, где он подробно описал ход археологических работ на валах, их конструктивные особенности, воссоздал историю изначального возведения и дальнейшей перестройки кремлевских укреплений.
Группа известного археолога М.В. Седовой обнаружила во время раскопок в северо-западной части современной территории кремля остатки древнего мысового «городища». Они были практически «стёрты» во время строительства укреплений в XI в., и сейчас на современной поверхности их следов не найти.
Учёная сделала вывод, что восточные вал и ров установили в середине XI в., когда было подавлено после подавления «восстания волхвов» в 1024 г. Укрепления по всему периметру современного кремля появились на рубеже XI–XII вв., тогда же, когда шло строительство первого каменного собора. Однако без новых раскопок остаётся невозможным точно проверить гипотезу на соответствие действительности и получить подробности строительства оборонительных сооружений.

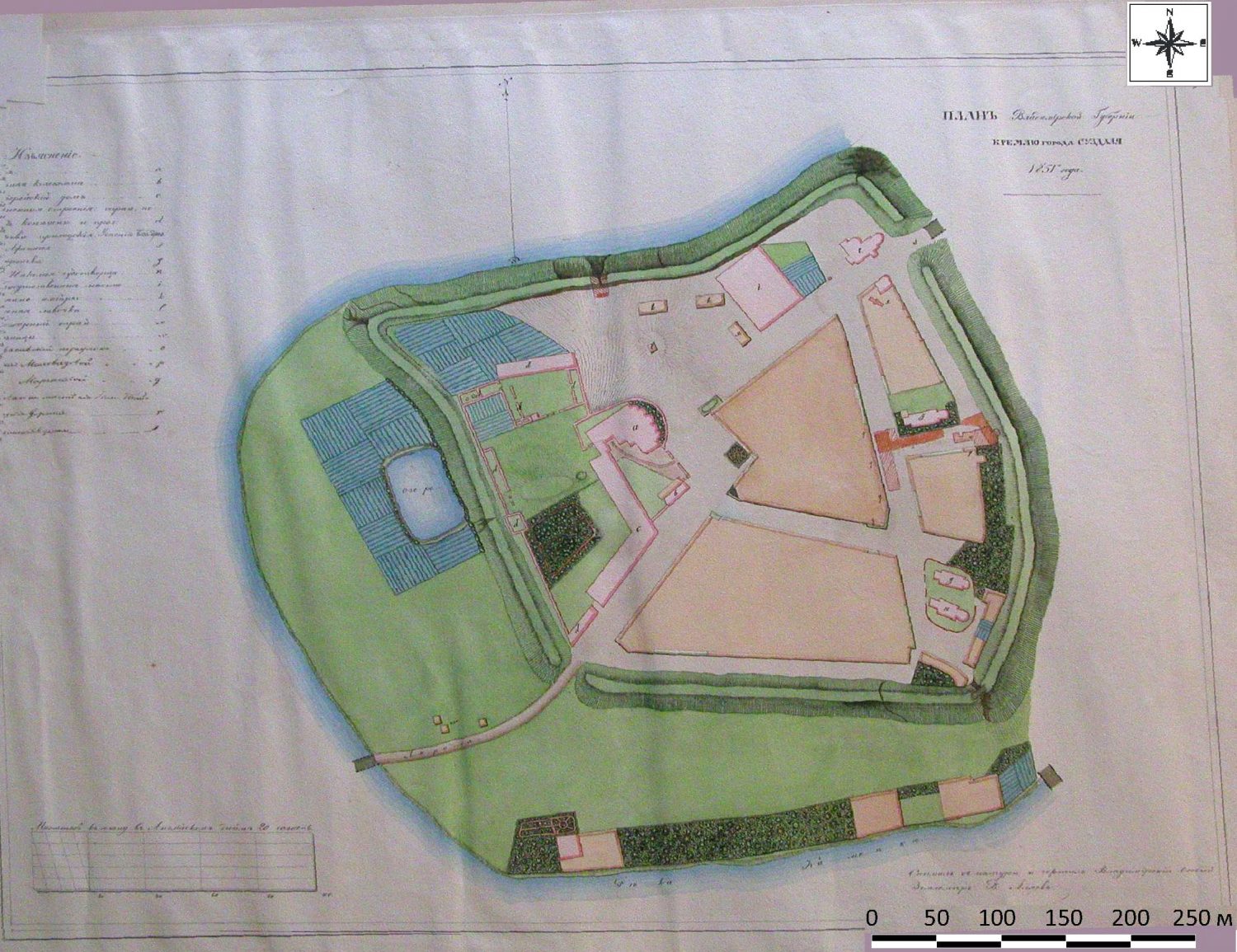

«План Владимирской губернии Кремлю города Суздаля 1851 года», снятый владимирским землемером Василием Аляевым для документирования полевых работ А.С. Уварова
(«Суздаль. Планы и карты.1851–1852», ГИМ 65397, ГО-3662)
Технология точности
На помощь пришли современные лазерные технологии. Летом этого года специалисты сканировали Суздальский кремль ручным лазерным сканером GoSLAM RS100S со SLAM технологией. В маршрут съёмки вошли все объекты рельефа. Затем материалы обработали: состыковали облака точек друг с другом, удалили «шум», классифицировали участки поверхности. На основании полученного облака точек построили 3D модель поверхности, топоплан в формате dxf и светотеневые изображения поверхности.
Маршрут съемки укреплений Суздальского кремля
Сканирование с помощью LiDAR-технологии не принесло значимых открытий, но позволило уточнить детали: истинные размеры кремля и его укреплений. Итак, цифры. Площадь кремля по внешней стороне валов – 15,7 га, площадь внутри валов – 11, 9 га. Общая протяженность валов – 1160 м. Высота вала с внутренней стороны – от 1,6 м в северо-западной части до 6,3 м в восточной части. Высота вала от дна рва – 7,2 м в южной и до 11,3 в восточной части кремля. Ширина вала в основании – от 18,5 м в западной части до 29,1 в восточной. Ширина рва –25-46 м, глубина рва – 4,4-10,3 м.
Топоплан Суздальского кремля
У этих цифр есть объяснения. Хотя в целом подтвердилось, что укрепления Суздальского кремля строились по рельефу в изгибе русла р. Каменки, но всё же это, оказывается, не обычная мысовая крепость. Поселение выросло на береговой террасе с крутым обрывом с севера и пологим спуском с южной и западной сторон. Однако треть излучины оказалась не прикрыта укреплениями, а на западе и на юге крепость не защищена рекой.
За валами остался участок берега, который в XIX в. использовали под пашню, и часть пойменного луга. С восточной стороны кремля местность повышалась, из-за этого городище становилось уязвимым и здесь. Поэтому для его защиты жители возвели особенно мощные дерево-земляные укрепления, выкопали глубокий ров. Всё это показала лидарная съёмка.

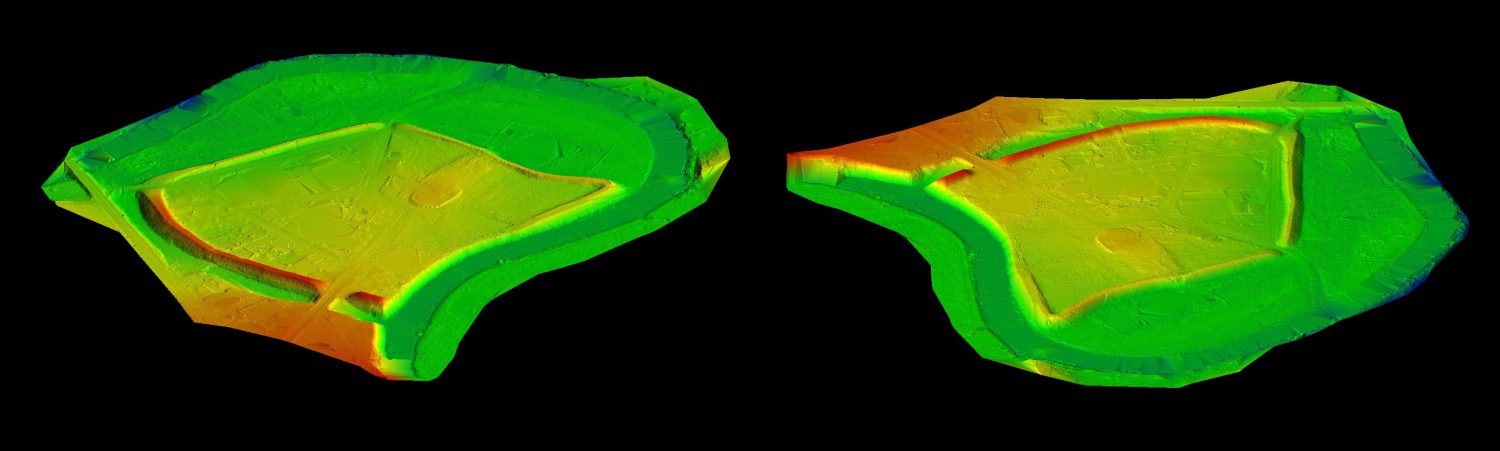

Изометрия 3D-модели Суздальского кремля
Профили укреплений Суздальского кремля
У учёных при анализе данных создалось мнение, что территория не очень подходит для строительства крепости, предназначенной для защиты от врагов. Значит, участок выбирали не по качествам рельефа, а по каким-то другим характеристикам.
Суздальский кремль – первый памятник, чья цифровая модель была создана с помощью технологии LiDAR. В дальнейшем такую технологию используют для создания 3D моделей других средневековых городищ Северо-Восточной Руси. Полученные данные помогут провести сравнительный анализ и определить общие черты и индивидуальные особенности памятников этой группы.
Данные и иллюстрации с портала Института археологии РАН.
